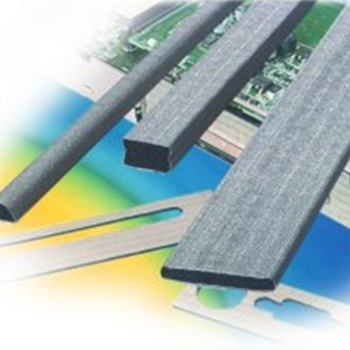

導電布包泡棉(導電泡棉墊片)
有德科技的導電泡棉系列有超過20種以上的規格，同時，也有不同尺寸可供客戶選擇，導電泡棉產品 在不同頻率中是便宜且有效的電磁波屏蔽墊片。 與不同的背膠規格結合，可黏著於不同材質的導電 體上，配合了泡棉的壓縮特性，有了更廣泛的應用範圍，如更小的空間，腔對腔之間的黏合。為因應客戶不同的需求，外層的包覆材質除了導電布外，也有其它材質如：錫箔、鋁箔及銅箔等。至於泡棉除了PU外，也可用Silicone rubber、CR、EPDM、PORON等通過RoHS 測試的材質。
產品優點
- 超優越的衰減效果
- 高電氣和高導電性
- 優異的耐壓縮特性
- 優良的耐腐蝕性能
- 高性能的耐久壽命
- 抗高溫的應用特性
- 能抗紫外線及高濕度
- 低電流導通，ESD 設計
- 價格具有競爭性
產品特性
- 包覆材質：導電布、銅箔、鋁箔、錫箔等
- 棉規格：PU、CR 、EPDM、PORON、Silicone Rubber
- 背膠規格：導電背膠、絕緣背膠
- 表面阻抗：<0.05Ω / sq.in (ASTM-D257)
- 壓縮阻抗：<0.05Ω / sq.in (ASTM-D257)
- 工作溫度：-30~70℃
- 磨擦測試：1,000次=無變化 ( ASTM-D3884 )
- 壓縮測試：22 hrs; 70℃; 50% 壓縮=95%的回覆率 ( ASTM-D395 )
- 屏蔽效能：65dB ( AVG. ) From 30MHz to 3GHz ( ASTM-D4935-89 )
- 通過RoHS標準
有德科技的導電泡棉系列有超過20種以上的規格，同時，也有不同尺寸可供客戶選擇。
可以客製化所指定的尺寸, 生產及交貨非常快速。
為因應客戶不同的需求，外層的包覆材質除了導電布外，也有其它材質如：錫
為因應客戶不同的需求，外層的包覆材質除了導電布外，也有其它材質如：錫箔、鋁箔及銅箔等。至於泡棉除了PU外，也可用Silicone rubber、CR、EPDM、PORON等等不同在禁用規範外的材質。
導電泡棉產品 在不同頻率中是便宜且有效的防電磁波屏蔽墊片。 與不同的背膠規格結合，可黏著於不同材質的導電 體上，配合了泡棉的壓縮特性，有了更廣泛的應用範圍，如更小的空間，腔對腔之間的黏合箔、鋁箔及銅箔等。至於泡棉除了PU外，也可用Silicone rubber、CR、EPDM、PORON等等不同在禁用規範外的材質。
產品結構
料號結構
| UGTP | – | 10 | x | 6 | x | 30 | mm | CT | -1 | |
| 〔1〕 | 〔2〕 | 〔3〕 | 〔4〕 | 〔5〕 | 〔6〕 | 〔7〕 | ||||
| 〔1〕 | Part Series = UGTP ; UGTR ; UGTD ; UGTA ; UGTL ; UGTN ; UGPP ; UGTT | |||||||||
| 〔2〕 | Width |  |
||||||||
| 〔3〕 | Height | |||||||||
| 〔4〕 | Length | |||||||||
| 〔5〕 | Unit : mm | |||||||||
| 〔6〕 | CT= Conductive Adhesive Tape ; WT= Insulator Adhesive Tape ; NT = Non Adhesive Tape | |||||||||
| 〔7〕 | -1= Die cut any shape ( Also can mention any description ) | |||||||||
產品物性
| UGTP Type | Contact Resistance and Compression-Load Deflection |
Square |
 |
| UGTP Type | Contact Resistance and Compression-Load Deflection |
Rectangle |
 |
| UGPP Type | Contact Resistance and Compression-Load Deflection |
 |
 |
| UGTA Type | Contact Resistance and Compression-Load Deflection |
 |
 |
| UGTL Type | Contact Resistance and Compression-Load Deflection |
 |
 |
| UGTN Type | Contact Resistance and Compression-Load Deflection |
 |
 |
| UGTR Type | Contact Resistance and Compression-Load Deflection |
 |
 |
| UGTT Type | Contact Resistance and Compression-Load Deflection |
 |
 |
| GTO Type | I/O Gasket ( Example ) |
 |
|
The above values are actual test data, not absolute value.
There are more samples, please feel free to contact with us
