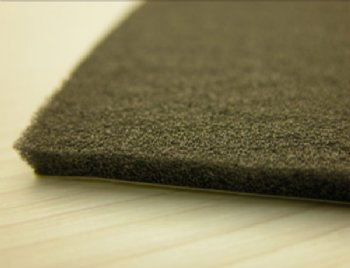

全導電PU泡棉墊片(KPG)
KPG Series-高壓縮全導電PU泡棉是由最新超微彈性纖維( MI-FIBERTEX ) 所發泡出的高導電性PU泡棉，有優越的高柔軟性及柔曲性，極適合應用在印刷電路板及小型機殼上，特別是粘著在不規則的導電物體上，仍具有優良的導電及EMI屏蔽效能。
不同規格的厚度各具有高壓縮的導電特性，應用更加廣泛，尤其應用在極小的厚度空間及不規則情況下，更能顯示其高壓縮導電特性。
可模切成客戶所設計的各種形狀尺寸並大量生產。
不同規格的厚度各具有高壓縮的導電特性，應用更加廣泛，尤其應用在極小的厚度空間及不規則情況下，更能顯示其高壓縮導電特性。
可模切成客戶所設計的各種形狀尺寸並大量生產。
產品優點
- 超優越的屏蔽效果
- 高電氣和高導電性
- 優異的耐壓縮特性
- 優良的耐腐蝕性能
- 高性能的耐久壽命
- 抗高溫的應用特性
- 抗紫外線及高濕度
- 低電流導通即ESD
- 可模切成本效益高
產品特性
- 超低的直流電阻和超高的電磁波防護效果
- 通過優良的可靠性實驗，加速老化壽命測試(ALT)
- 穩定性高且一致性的小壓縮力量所產生的高壓縮率
- 增加空間的功能，減少固定點
- 減少生產組裝時，因零組件所產生的擠壓力量
KPG Series-高壓縮全導電PU泡棉是由最新超微彈性纖維( MI-FIBERTEX )
所發泡出的高導電性及高密度PU泡棉，有優越的高柔軟性及柔曲性。
所發泡出的高導電性及高密度PU泡棉，有優越的高柔軟性及柔曲性。
KPG Series-高壓縮全導電PU泡棉的半成品外觀, 有成捲的規格, 模切之成本及效率高。
不同規格的厚度各具有高壓縮的導電特性,應用更加廣泛。
尤其應用在極小的厚度空間及不規則情況下，更能顯示其高壓縮導電特性。可模切成客戶所設計的各種形狀尺寸並大量生產。
KPG SERIES-所發泡出的高導電性PU泡棉，有優越的高柔軟性及柔曲性，極適合應用在印刷電路板及小型機殼上，特別是粘著在不規則的導電物體上，仍具有優良的導電及EMI屏蔽效能。
產品結構
料號結構
| KPG | – | 30 | x | 10 | x | 0.3t | - 1 | |
| 〔1〕 | 〔2〕 | 〔3〕 | 〔4〕 | 〔5〕 | ||||
| 〔1〕 | KPG Series | |||||||
| 〔2〕 | Length | |||||||
| 〔3〕 | Width | |||||||
| 〔4〕 | Thickness | |||||||
| 〔5〕 | Custom die cutting | |||||||
產品物性
| Physical Property / Part Series | KPG-0.3 | KPG-0.5 | KPG-0.7 | KPG-1.0 | KPG-1.5 | KPG2.0 |
| Material | High Compression Conductive PU Foam with Conductive Wire Mesh | |||||
| Adhesive Type | Conductive Acrylic adhesive tape | |||||
| Color | Dark Gray | |||||
| Recommended Compression Rate | 30-80% | |||||
| Surface Resistance | 0.2Ω / sq.in | |||||
| Volume Resistance | 0.05Ω / sq.in | |||||
| Adhesion ( 180° Peel Adhesive ) | ≥ 1.0kgf | |||||
| Shielding Effective | 70dB (AVG.) From 30MHz~3GHz | |||||
| Service Temperature | -30℃ ~70℃ | |||||
| Environmental Testing | RoHS Compliant | |||||
*以上的數據為實際的測試值，非絕對值。
*Test Method
Thickness: ASTM D1777
Color: Visual / Color Card
Surface & Volume Resistance: ASTM D257
Peel 180° Adhesion : PSTC#1 / ASTM D3330
Shielding Effective (dB) : ASTM D4935-89 ( See below for example Figure )
*Test Method
Thickness: ASTM D1777
Color: Visual / Color Card
Surface & Volume Resistance: ASTM D257
Peel 180° Adhesion : PSTC#1 / ASTM D3330
Shielding Effective (dB) : ASTM D4935-89 ( See below for example Figure )
Shielding Effective (dB)
