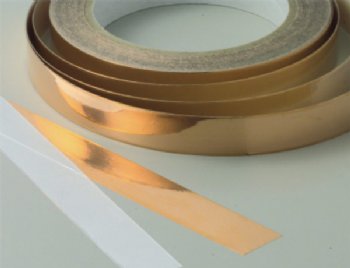

導電銅箔膠帶(雙面膠帶)
選擇導電銅箔膠帶的優異應用性能，需要包括導電箔帶類型和厚度，表面電阻，接觸電阻，附著力，EMI / RFI信號衰減和屏蔽效果。 對於EMI / RFI屏蔽銅箔膠帶，標準屏蔽效能為60dB至85dB（10KHz至20GHz）範圍。
產品優點
- 導電銅箔膠帶（符合RoHS）
- 導電銅箔貼合上導電背膠後，可產生非常優越的接地功能。
- 導電銅箔膠帶提供了良好的可焊性及穩定性。
- 導電銅箔膠帶也提供了優越的導電性與黏著性。
- 銅鋁箔導電膠帶用於RFI/ EMI屏蔽應用在電器和電子行業。
- 銅箔膠帶提供了一個非常低的電阻率。
- 銅鋁箔導電膠帶可以承受的溫度高達155°C。可以通過迴焊爐後, 不變色並且維持優越的導電性能。
產品特性
- 小型電磁元件的EMI / RFI防護。;
- 有優良導電及導熱效果。
- 印刷電路板的維修。
- 電線及電纜的包覆為了EMI / RFI的防護。
- 近年來應用於IC ( Chipset )上是非常受歡迎的。
- 提供導電銅箔雙面膠帶的應用 ( CCTN SERIES )
導電銅箔膠帶圖例
導電銅箔雙面膠帶圖例
產品結構
| Part Name ( UCCT ) |
| Conductive Copper Foil ( Layer-1 ) |
| Conductive Adhesive Tape ( Layer-2 ) |
| Release Liner ( Layer-3 ) |
| Part Name ( CCTN ) |
| Transfer Release Liner ( Layer-1 )-P1 |
| Conductive Adhesive Tape ( Layer-2 )-T1 |
| Conductive Copper Foil ( Layer-3 ) |
| Conductive Adhesive Tape ( Layer-4 )-T2 |
| Release Liner ( Layer-5 )-P2 |
料號結構
| UCCT | – | 60 x 30 | x | 0.1t | -1 | |
| 〔1〕 | 〔2〕 | 〔3〕 | 〔4〕 | |||
| 〔1〕 | Product No. : UCCT ( Single Side Tape ) | |||||
| 〔2〕 | Size of die cut : Length x Width ( mm ) | |||||
| 〔3〕 | Thickness of Product No. ( mm ) | |||||
| 〔4〕 | Description of die cutting | |||||
| CCTN | – | 60 x 30 | x | 0.08t | -1 | |
| 〔1〕 | 〔2〕 | 〔3〕 | 〔4〕 | |||
| 〔1〕 | Product No. : CCTN ( Double Side Tape ) | |||||
| 〔2〕 | Size of die cut : Length x Width ( mm ) | |||||
| 〔3〕 | Thickness of Product No. ( mm ) | |||||
| 〔4〕 | Description of die cutting | |||||
物性料號一覽表
| 導電銅箔膠帶系列 | ||||||
| 物性 | UCCT-0.03T | UCCT-0.05T | UCCT-0.08T | UCCT-0.1T | UCCT-0.15T | UCCT-0.20T |
| 厚度 | 0.03mm | 0.05mm | 0.08mm | 0.1mm | 0.15mm | 0.2mm |
| 材質 | Rolled copper foil | |||||
| 導電背膠 | Conductive Acrylic Adhesive Tape | |||||
| 黏著力 | >0.6 kgf | >0.8 kgf | >1.0 kgf | >1.0 kgf | >1.0 kgf | >1.0 kgf |
| 表面阻抗 | <0.05Ω / ■ | |||||
| 體積阻抗 | <0.03Ω / ■ | |||||
| 工作溫度 | -30 ~ 105℃ | |||||
| 防護效能 | 85dB (AVG.) From 30MHz to 3GHz | |||||
| 標準尺寸 | Width: 650mm; Length: 50m | |||||
The above data is actual test value, not absolute value.
*Test Method
Thickness: Vernier caliper
Color: Visual / Color Card
Volume Resistance: ASTM D257
Peel 180° Adhesion : PSTC#1 / ASTM D3330
Shielding Effective (dB): ASTM D4935-89 (See below for example Figure)
*Test Method
Thickness: Vernier caliper
Color: Visual / Color Card
Volume Resistance: ASTM D257
Peel 180° Adhesion : PSTC#1 / ASTM D3330
Shielding Effective (dB): ASTM D4935-89 (See below for example Figure)
