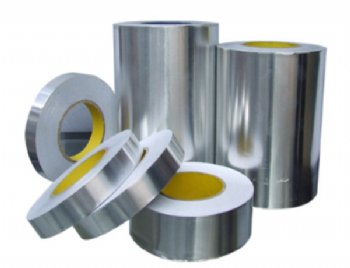

導電鋁箔膠帶(雙面膠帶)
選擇導電鋁箔膠帶具有優異的應用性能，需要包括導電箔膠帶的類型和厚度，附著力，表面電阻，接 觸電阻，光滑的應用表面，EMI / RFI 信號衰減和屏蔽效果。
對於 EMI / RFI 防護鋁箔膠帶，標準防護效能為 60dB 至 70dB（10 kHz 至 20 GHz）範圍 非常重要的是，導電鋁箔膠帶比其他導電和 EMI 屏蔽膠帶便宜。
對於 EMI / RFI 防護鋁箔膠帶，標準防護效能為 60dB 至 70dB（10 kHz 至 20 GHz）範圍 非常重要的是，導電鋁箔膠帶比其他導電和 EMI 屏蔽膠帶便宜。
產品優點
- 導電鋁箔膠帶（符合RoHS標準）
- 導電鋁箔膠帶與導電膠的粘合可以產生非常優越的接地功能。
- 導電鋁箔膠帶還具有優異的導電性和附著力。 用於電子電氣產品的導電鋁箔膠帶，EMI / RFI防護，有很低的阻抗功能。
- 導電鋁箔膠帶表面塗有一層抗氧化層，不會有表面氧化現象，不影響原有的功能和特性。
- 導電鋁箔膠帶可以與PCB一起通過N2 Re-Flow，不會改變顏色並保持原有的特性和特性。
產品特性
- 可黏著於電子產品外殼內。
- 可取代一般電鍍處理。
- 可應用在EMI / RFI防護的小型電磁組件上。
- 可導電也可導熱。
- 價格最具競爭力。
- 提供導電銅箔雙面膠帶的應用 ( CATN SERIES )
導電鋁箔膠帶圖例
產品結構
| Part Name ( UCAT ) |
| Conductive Aluminum Foil ( Layer-1 ) |
| Conductive Adhesive Tape ( Layer-2 ) |
| Release Liner ( Layer-3 ) |
| Part Name ( CATN ) |
| Transfer Release Liner ( Layer-1 )-P1 |
| Conductive Adhesive Tape ( Layer-2 )-T1 |
| Conductive Aluminum Foil ( Layer-3 ) |
| Conductive Adhesive Tape ( Layer-4 )-T2 |
| Release Liner ( Layer-5 )-P2 |
料號結構
| UCAT | – | 60 x 30 | x | 0.1t | -1 | |
| 〔1〕 | 〔2〕 | 〔3〕 | 〔4〕 | |||
| 〔1〕 | Product No. : UCAT (Single Side Tape) | |||||
| 〔2〕 | Size of die cut : Length x Width (mm) | |||||
| 〔3〕 | Thickness of Product No. (mm) | |||||
| 〔4〕 | Custom die-cutting | |||||
| CATN | – | 60 x 30 | x | 0.08t | -1 | |
| 〔1〕 | 〔2〕 | 〔3〕 | 〔4〕 | |||
| 〔1〕 | Product No. : CATN (Double Side Tape) | |||||
| 〔2〕 | Size of die cut : Length x Width (mm) | |||||
| 〔3〕 | Thickness of Product No. (mm) | |||||
| 〔4〕 | Custom die-cutting | |||||
物性料號一覽表
| 導電鋁箔膠帶系列 | ||||||
| 物性 | UCAT-0.03T | UCAT-0.05T | UCAT-0.08T | UCAT-0.1T | UCAT-0.15T | UCAT-0.20T |
| 厚度 | 0.03mm | 0.05mm | 0.08mm | 0.1mm | 0.15mm | 0.2mm |
| 材質 | Rolled Aluminum foil | |||||
| 導電背膠 | Conductive Acrylic Adhesive Tape | |||||
| 黏著力 | >0.6 kgf | >0.8 kgf | >1.0 kgf | >1.0 kgf | >1.0 kgf | >1.0 kgf |
| 表面阻抗 | <0.08Ω / ■ | |||||
| 體積阻抗 | <0.05Ω / ■ | |||||
| 工作溫度 | -30 ~ 105℃ | |||||
| 防護效能 | 70dB (AVG.) From 30MHz to 3GHz | |||||
| 標準尺寸 | Width: 1000mm; Length: 50m | |||||
The above data is actual test value, not absolute value.
*Test Method
Thickness: Vernier caliper
Color: Visual / Color Card
Volume Resistance: ASTM D257
Peel 180° Adhesion : PSTC#1 / ASTM D3330
Shielding Effective (dB) : ASTM D4935-89 ( See below for example Figure )
*Test Method
Thickness: Vernier caliper
Color: Visual / Color Card
Volume Resistance: ASTM D257
Peel 180° Adhesion : PSTC#1 / ASTM D3330
Shielding Effective (dB) : ASTM D4935-89 ( See below for example Figure )
